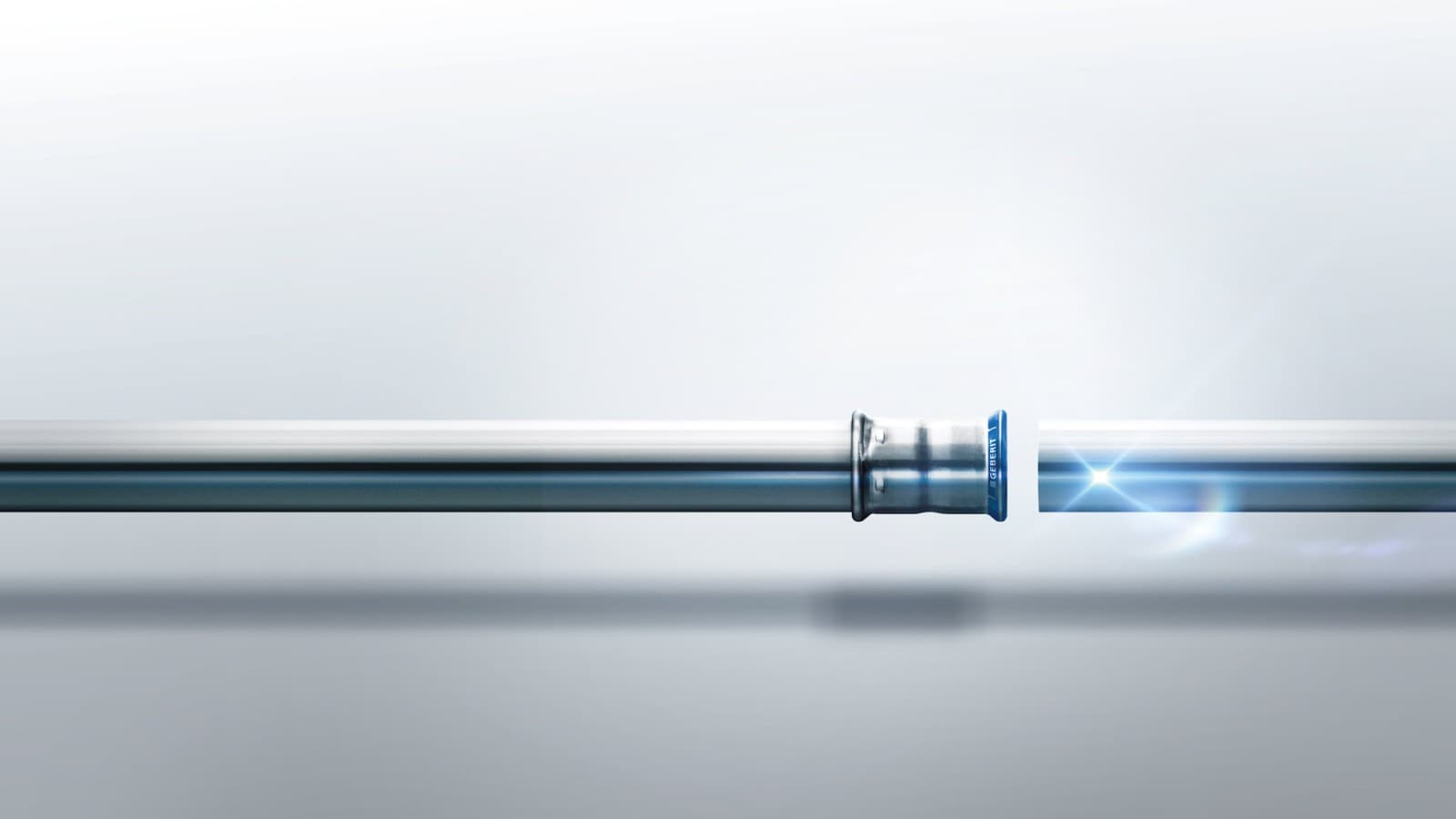

Geberit Mapress nerjavno jeklo Za različne plinaste in tekoče medije
Odporen proti koroziji in izjemno vsestranski
Geberit Mapress Stainless Steel je zanesljiv cevni sistem, primeren za uporabo z različnimi tekočimi in plinastimi mediji, tudi zahtevnejšimi. Visoka vsebnost molibdena in strogi standardi kakovosti pri proizvodnji zagotavljajo izjemno odpornost proti koroziji.
Zaradi širokega nabora stiskalnih fitingov, različnih tesnil ter dimenzij cevi od d16 do d108 je sistem primeren ne le za tehnične inštalacije v stavbah, temveč tudi za številna druga področja uporabe, kot so sončne elektrarne, industrijski obrati in procesne inštalacije.
GLAVNE UPORABE IN PODROČJA UPORABE Za cevne sisteme iz nerjavnega jekla z odlično odpornostjo proti koroziji
Geberit Mapress Stainless Steel je primeren za uporabo s tekočimi in plinastimi mediji.
Odprite pregled uporabe za tekoče medije
Odprite pregled uporabe za plinaste medije
Instalacije za pitno vodo
Geberit Mapress Stainless Steel je odlična izbira za sisteme pitne vode, kjer so zahteve glede higiene, kakovosti vode in odpornosti proti koroziji še posebej visoke.
Cevovodi za stisnjen zrak
Geberit Mapress Stainless Steel se lahko uporablja za distribucijo stisnjenega zraka, odvisno od zahtevanega razreda kakovosti stisnjenega zraka.
Goriva in olja
Geberit Mapress Stainless Steel je primeren in odobren za uporabo z oljem za ogrevanje, dizelskim gorivom, motornim oljem, menjalniškim oljem ter mazalnimi olji.

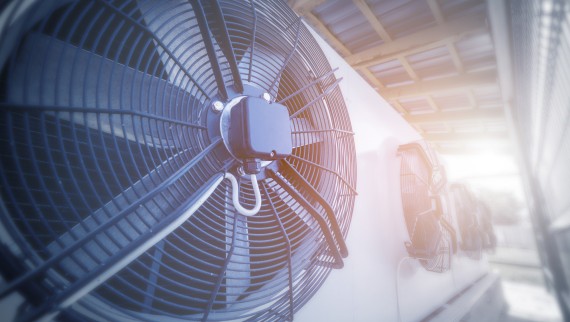

Sistemi za ogrevanje in hlajenje
Zanesljiva in varna rešitev za distribucijo vode v sistemih ogrevanja in hlajenja.
Industrijski plini
Geberit Mapress Stainless Steel Gas izpolnjuje vse zahteve in ima ustrezne certifikate za transport gorljivih plinov v skladu z DVGW G 260.

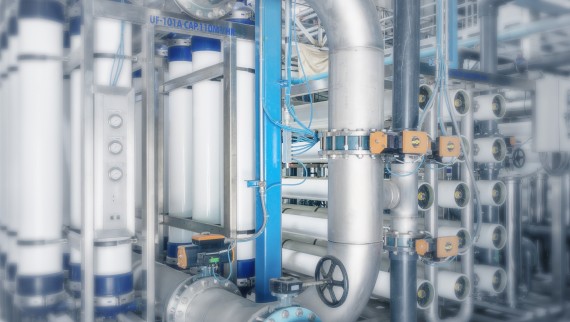

Obdelana voda
Sistem Geberit Mapress Stainless Steel je primeren za skoraj vse vrste obdelane vode, vključno z mehčano ali popolnoma razsoljeno vodo ter ultraprečiščeno vodo s prevodnostjo ≥ 0,1 μS/cm.

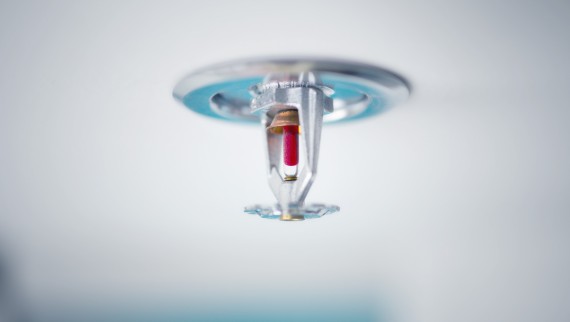

Sprinklerski sistemi in cevovodi za gašenje
Geberit Mapress Stainless Steel (material 1.4401) je preizkušen in certificiran za uporabo v mokrih in suhih sprinklerskih sistemih, vključno s certifikatoma VdS in FM.

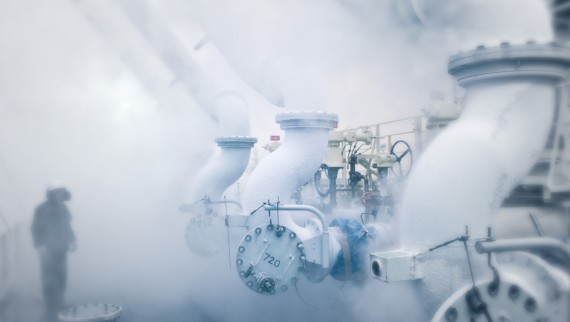

Nasičena para
Geberit Mapress Stainless Steel 1.4401 je primeren za nasičeno paro in kondenzat pri temperaturah do 155 °C in tlaku do 5,5 bara.
GEBERIT MAPRESS NERJAVNO JEKLO – LASTNOSTI VSESTRANSKO ZA ŠIROK SPEKTER UPORAB

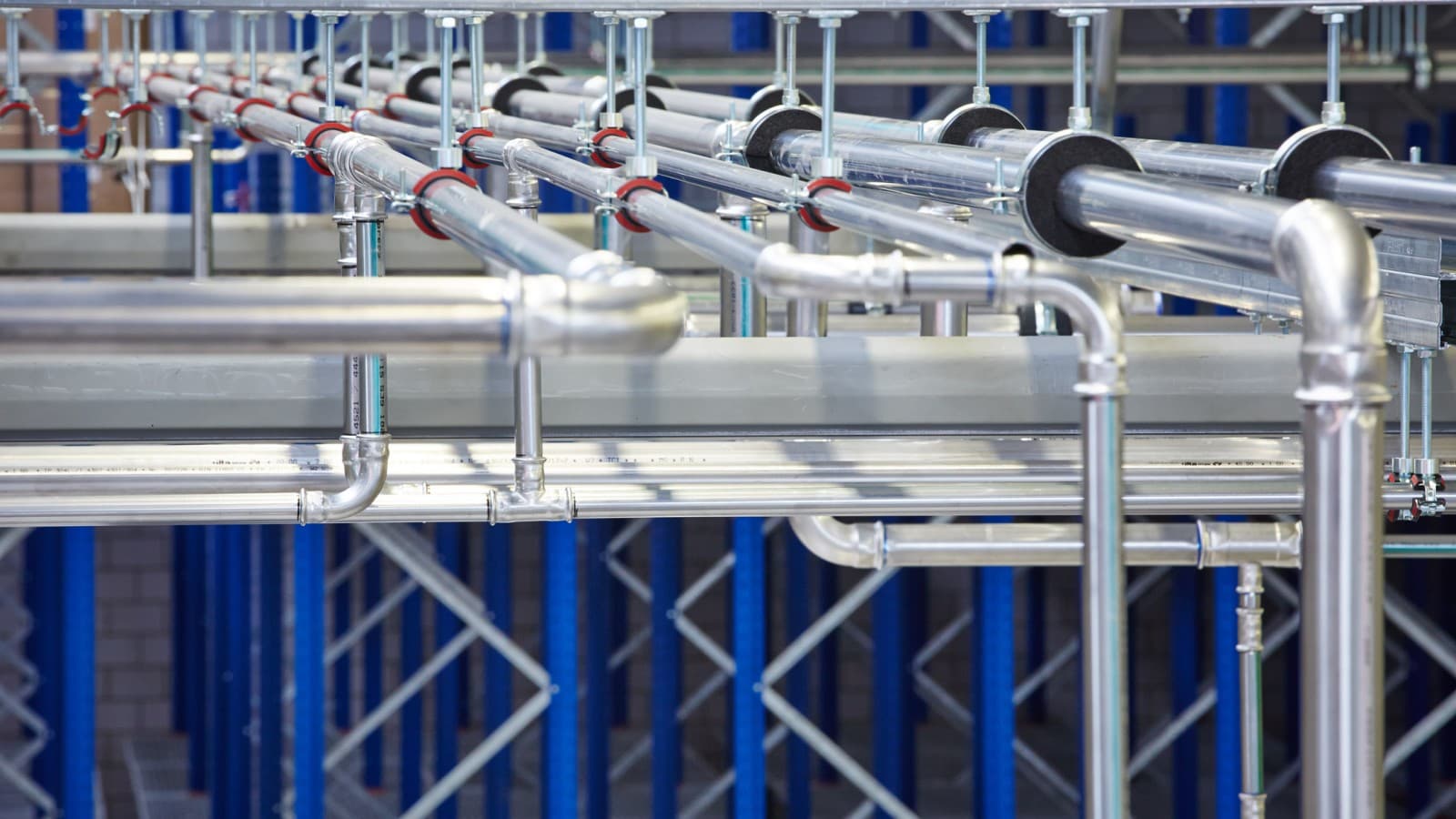

Vsestranska uporaba v tehničnih stavbnih sistemih in industriji
Zaradi širokega razpona dimenzij cevi od 16 do 108 mm, lastnosti materiala iz nerjavnega jekla in različnih tesnilnih obročev lahko Geberit zagotavlja rešitve ne le za tehnične stavbne sisteme, temveč tudi za številne druge uporabe v industrijskih procesih.
Primerno za gorivne pline
Geberit Mapress Stainless Steel se lahko uporablja za širok spekter plinskih instalacij. Za uporabo z gorivnimi plini ponujamo celotno paleto stiskalnih fitingov z rumenim HNBR tesnilnim obročem, rumeno označbo in rumenim zaščitnim pokrovčkom.
Robusten cevni sistem Geberit Mapress Stainless Steel se lahko uporablja pri obratovalnih tlakih do 25 barov (odvisno od premera cevi).
Odlična odpornost proti koroziji
Geberit Mapress Nerjavno jeklo je zanesljiv cevni sistem, primeren za številna področja uporabe. Cevi in stiskalni fitingi iz nerjavnega jekla zagotavljajo odlično odpornost proti koroziji ter izpolnjujejo visoke higienske zahteve.
Sistem Geberit Mapress Stainless Steel je primeren tudi za toplotno in kemično dezinfekcijo, bodisi kadar to zahtevajo predpisi in standardi bodisi v primerih, ko je potrebno sanirati že kontaminirano omrežje.
Optimalna sestava zlitine zagotavlja visoko stopnjo zanesljivosti materiala in celotnega sistema. Cevi in fitingi Geberit Mapress Stainless Steel iz materiala 1.4401 vsebujejo najmanj 2,3 % molibdena, kar prispeva k njihovi izjemni odpornosti proti koroziji.
PREGLED SISTEMA GEBERIT MAPRESS Nerjavno jeklo
Dejstva in podatki
Pregled ponudbe
- 11 nazivnih dimenzij od d12 do d108
- Približno 500 fitingov in komponent
- Cevi sistema CrNiMo
- Cevi sistema CrMoTi z zeleno oznako
- Adapter MasterFix za povezavo Geberit sanitarnih elementov brez uporabe orodja z vijačnim spojem
- Obsežen nabor adapterjev in prehodnih elementov za povezovanje z drugimi sistemi

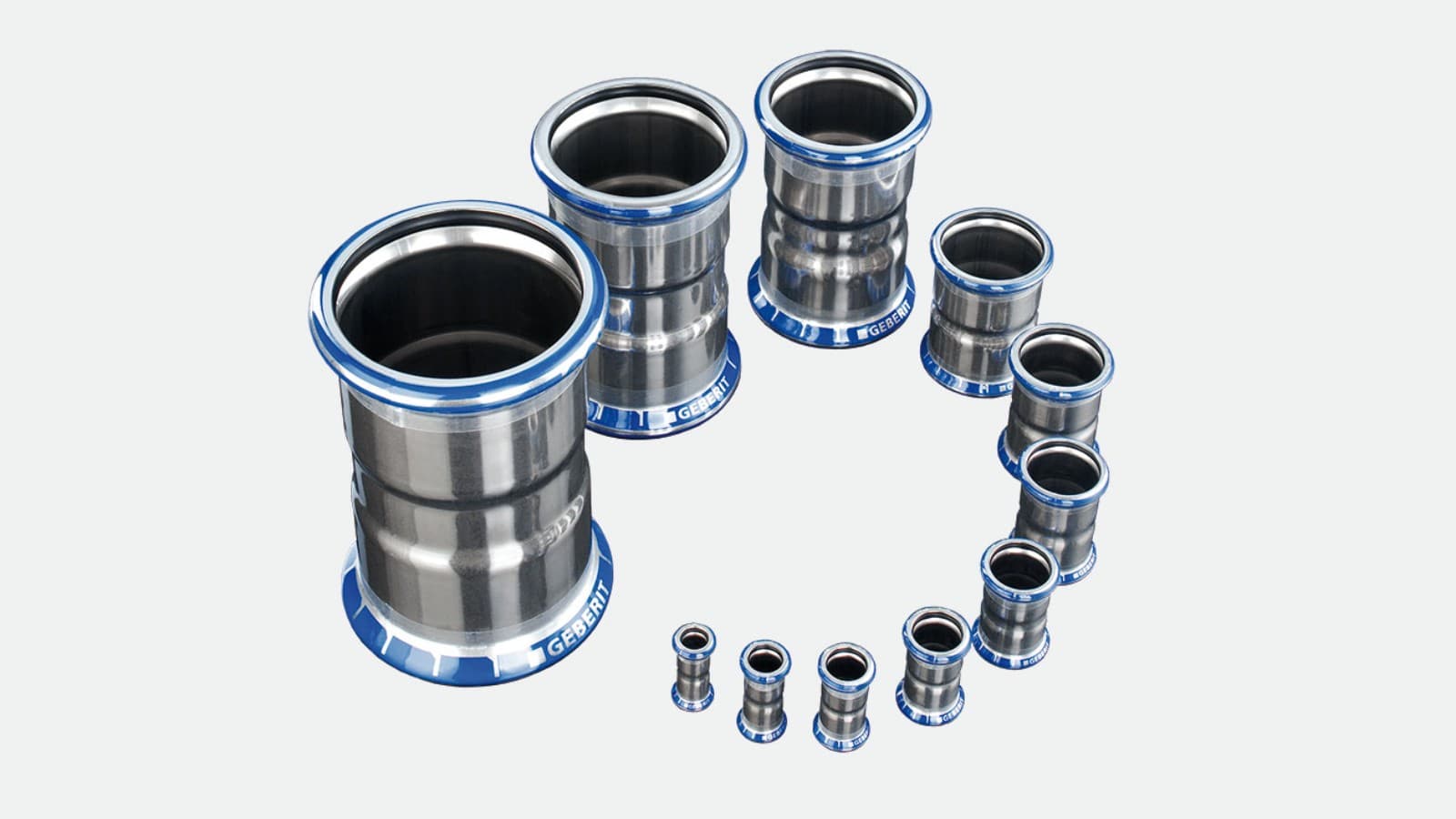

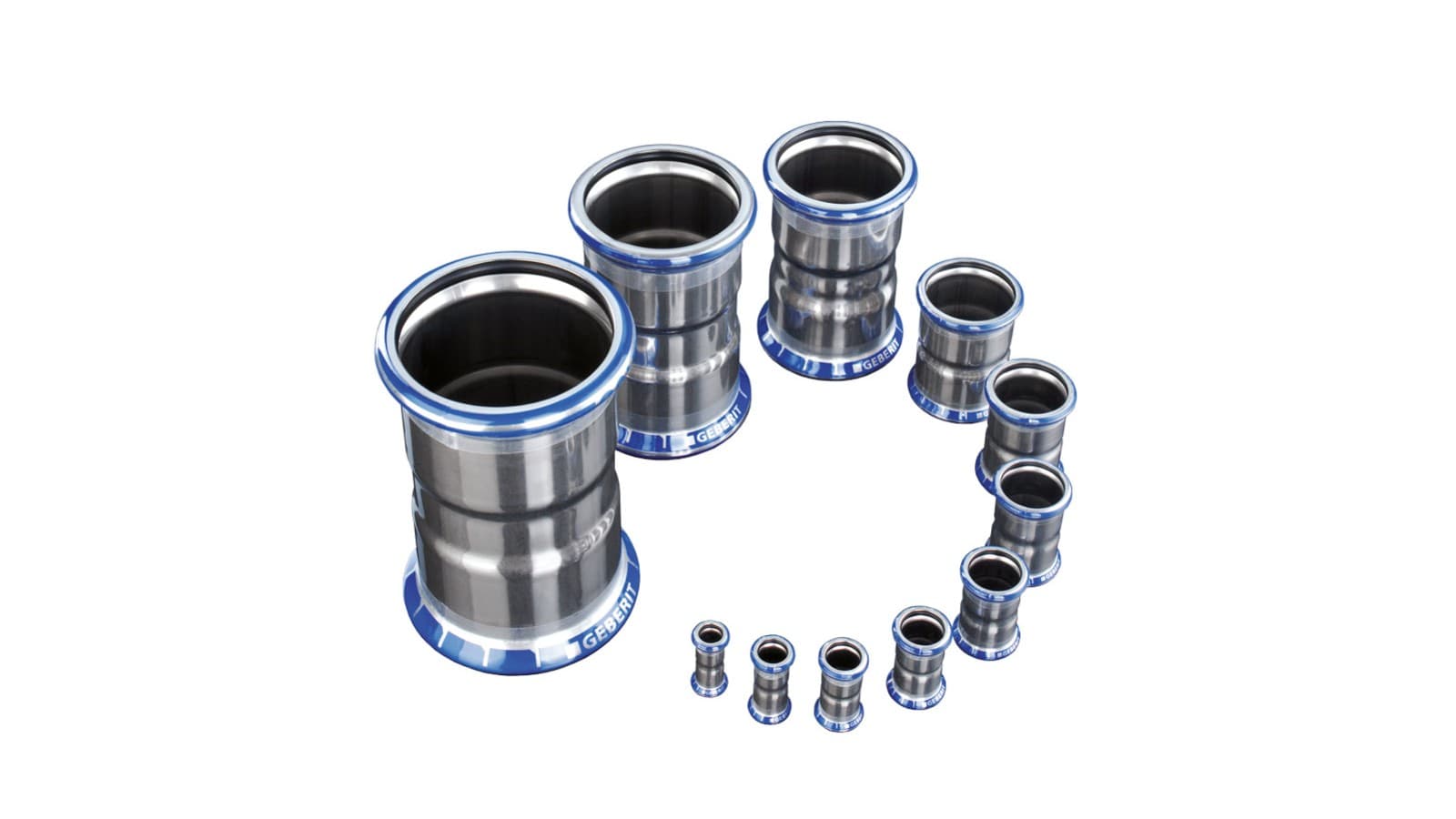

Dimenzije
RAZPOLOŽLJIVE DIMENZIJE CEVI
| Nazivna dimenzija DN | Dimenzija d × s (mm) | Sistemska cev Geberit Mapress Nerjavno jeklo CrNiMo | Sistemska cev Geberit Mapress Nerjavno jeklo CrTiMo |
|---|---|---|---|
| 10 | 12.0 x 1.0 | ||
| 12 | 15.0 x 1.0 | ||
| 15 | 18.0 x 1.0 | ||
| 20 | 22.0 x 1.2 | ||
| 25 | 28.0 x 1.2 | ||
| 32 | 35.0 x 1.5 | ||
| 40 | 42.0 x 1.5 | ||
| 50 | 54.0 x 1.5 | ||
| 65 | 76.1 x 2.0 | ||
| 80 | 88.9 x 2.0 | ||
| 100 | 108.0 x 2.0 |
Fitingi
RAZPOLOŽLJIVI FITINGI

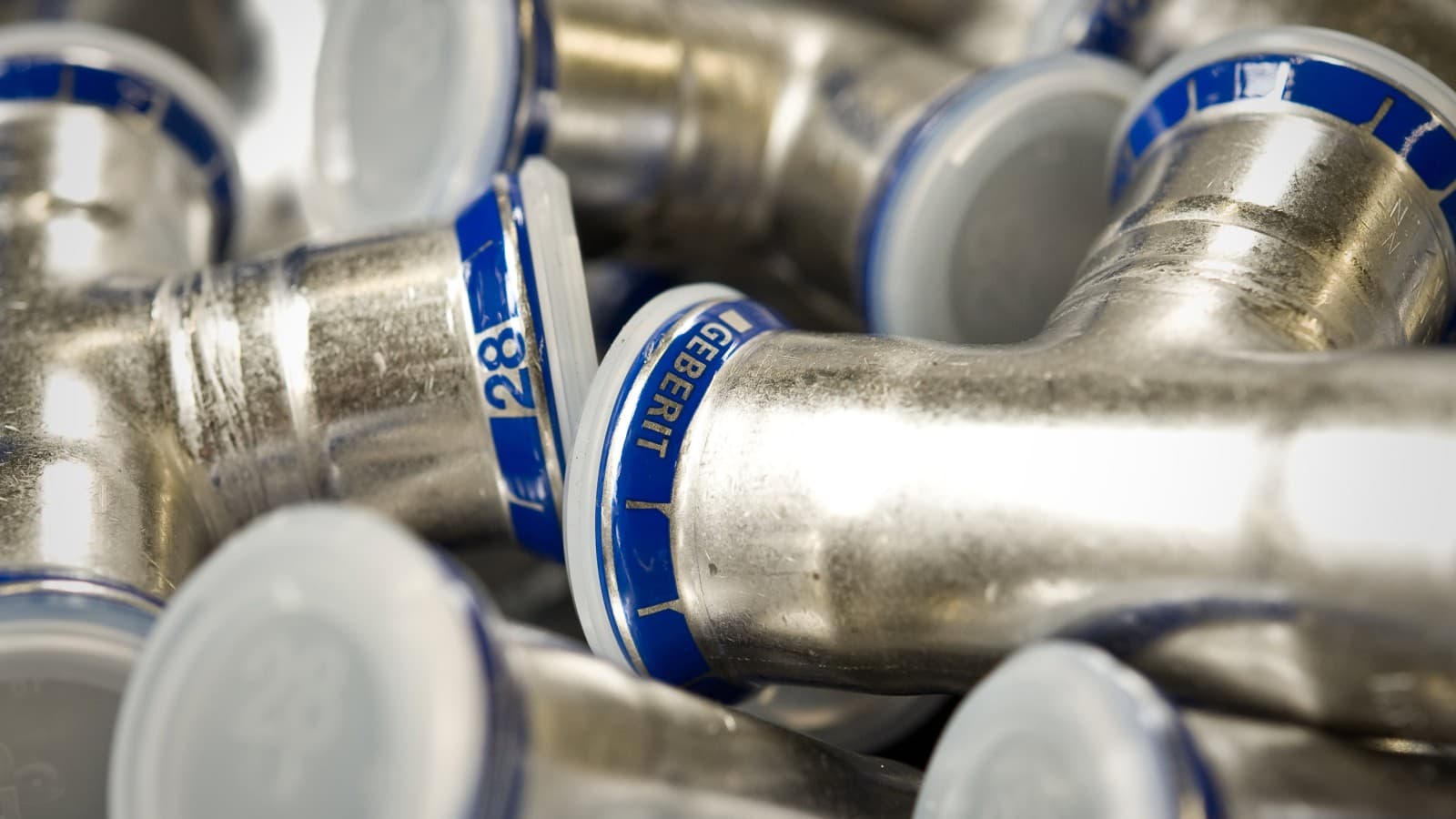

Stiskalni fitingi Geberit Mapress nerjavno jeklo
- Iz nerjavnega jekla CrNiMo 1.4401
- Indikator stiskanja omogoča preverjanje pravilno izvedenega stiskanja
- Modri indikator stiskanja označuje izvedbo iz nerjavnega jekla
- Dimenzija je navedena na indikatorju stiskanja
- Zaščitni čep preprečuje vdor umazanije v fiting
- Nestisnjeni spoji med tlačnim preizkusom puščajo in jih je mogoče takoj prepoznati
- Na voljo je več kot 500 različnih fitingov

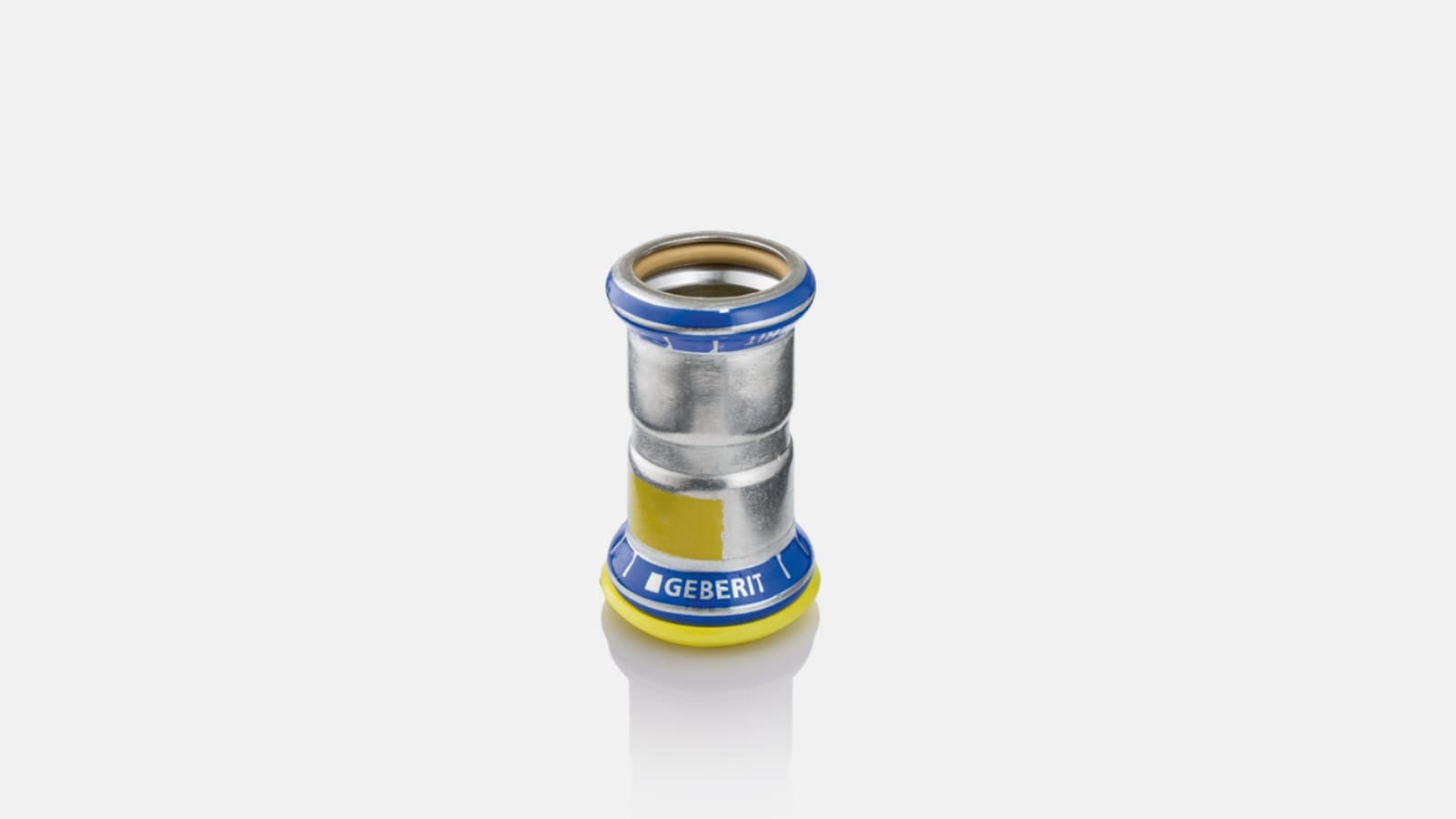

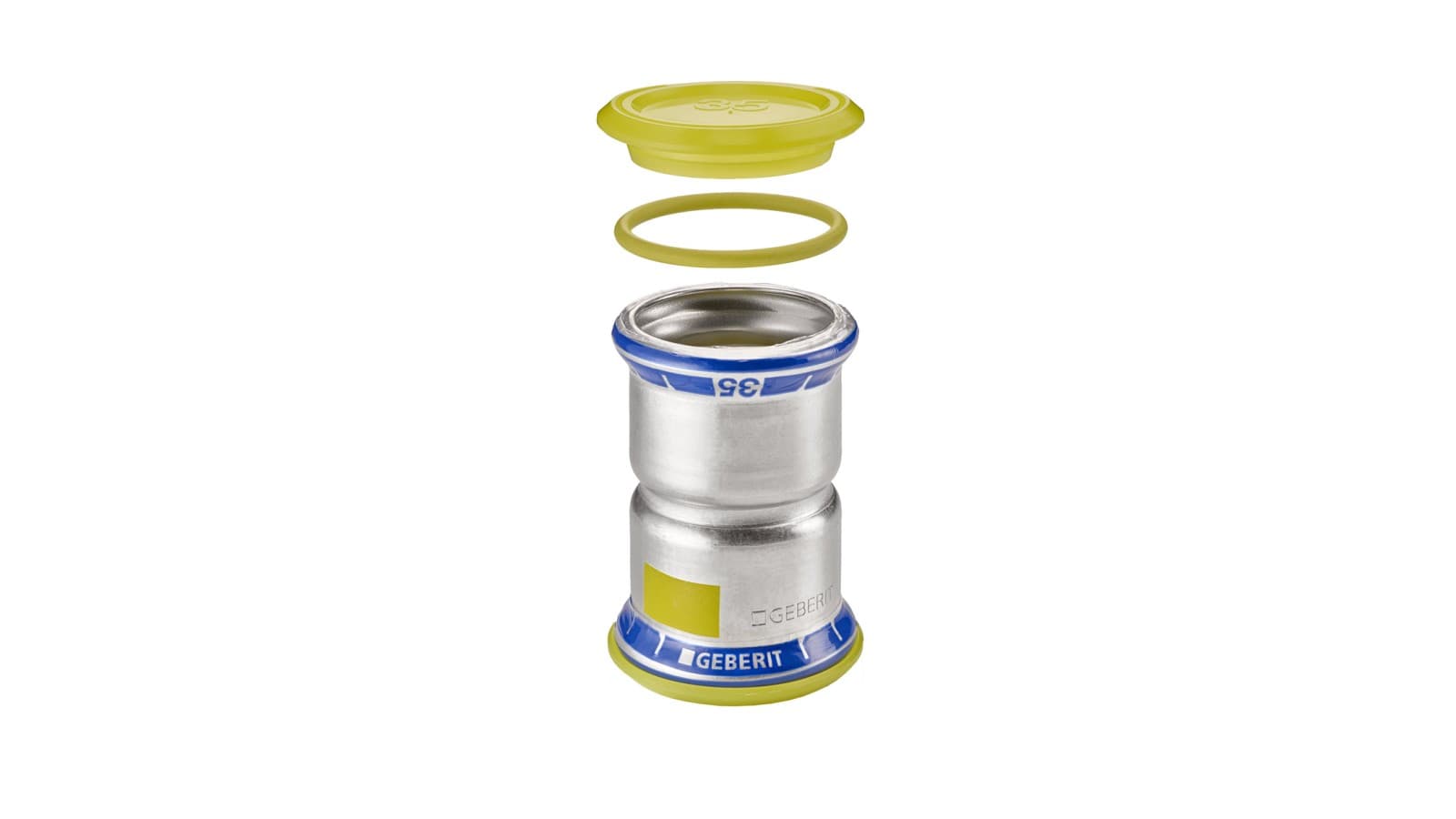

Geberit Mapress nerjavno jeklo, plin
- Iz nerjavnega jekla CrNiMo 1.4401
- Primeren za uporabo z gorljivimi plini
- Indikator stiskanja omogoča preverjanje pravilno izvedenega stiskanja
- Modri indikator stiskanja označuje nerjavno jeklo
- Rumena oznaka na fitingu
- Rumeno tesnilo HNBR in rumen zaščitni čep za uporabo z gorljivimi plini
- Na voljo v dimenzijah od d15 do d108

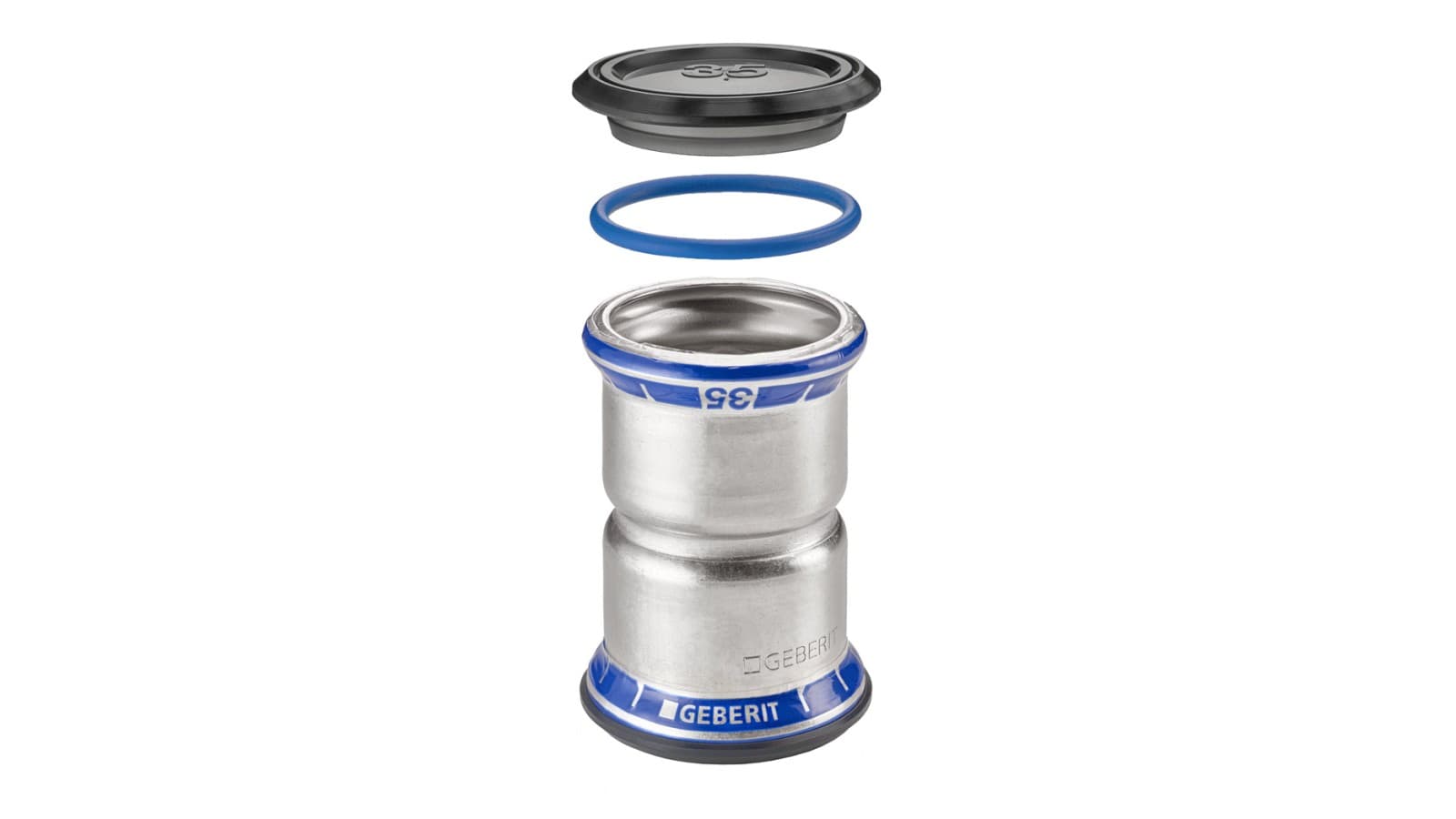

Geberit Mapress za nerjavno jeklo, FKM (modro tesnilo)
- Nerjavno jeklo CrNiMo 1.4401
- Za uporabo z mediji, ki vsebujejo olja, ter za druge posebne zahteve
- Indikator stiskanja omogoča preverjanje pravilno izvedenega stiskanja
- Modri indikator stiskanja označuje izvedbo iz nerjavnega jekla
- Modro tesnilo FKM in črn zaščitni čep za uporabo z mediji, ki vsebujejo olja, ter za druge posebne zahteve
- Na voljo v dimenzijah od d12 do d108

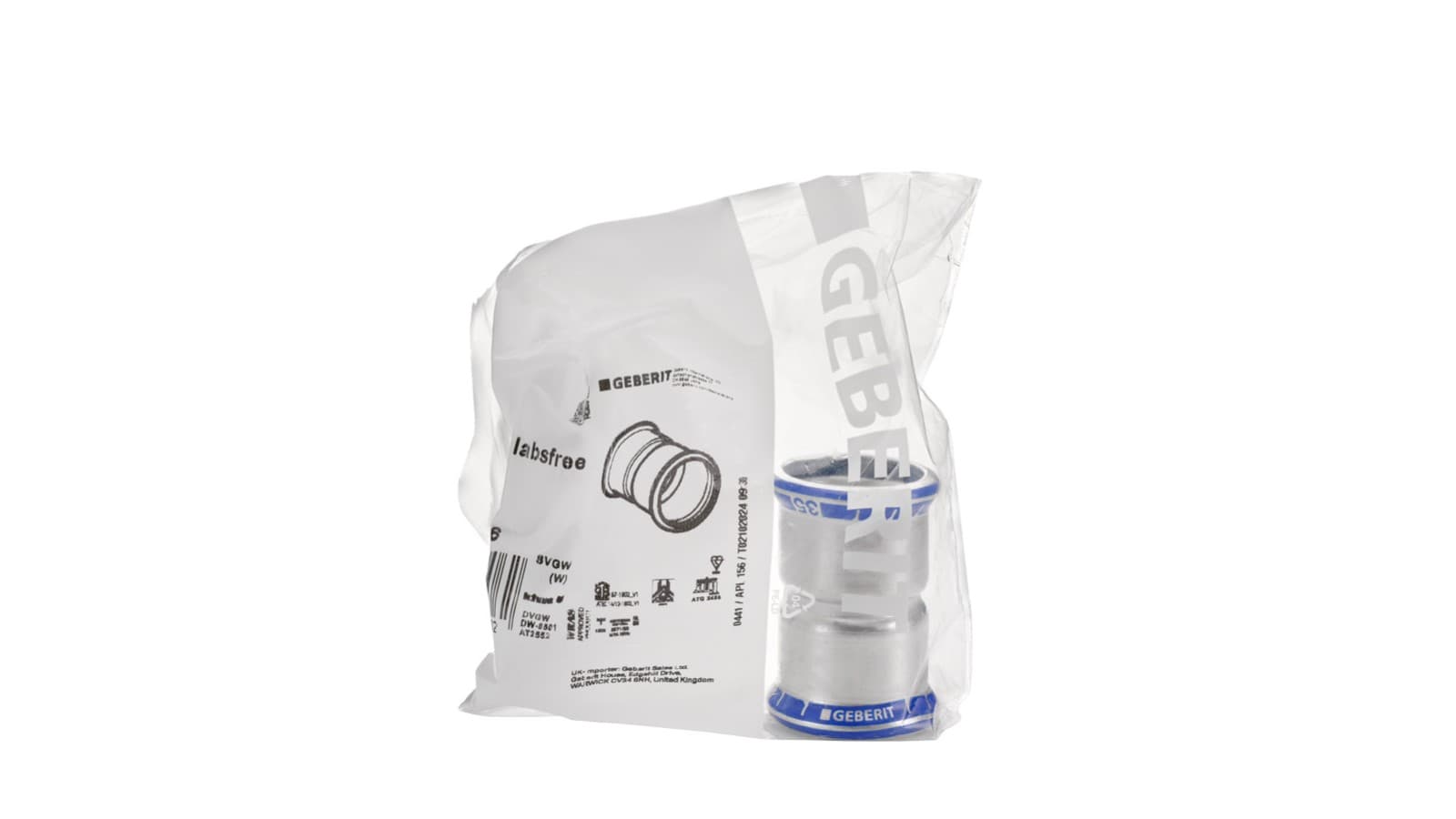

Geberit Mapress za nerjavno jeklo, LABS-free
- Nerjavno jeklo CrNiMo 1.4401
- Za uporabo v občutljivih okoljih, npr. v lakirnicah
- Indikator stiskanja omogoča preverjanje pravilno izvedenega stiskanja
- Modri indikator stiskanja označuje izvedbo iz nerjavnega jekla
- Črno tesnilo CIIR
- Stiskalni fitingi so pakirani posamezno
- Na voljo v dimenzijah od d15 do d108
Tesnila
Available seal rings
Geberit offers a comprehensive range of fittings with preinstalled seal rings made of different materials for special applications. This makes installation easier and faster.

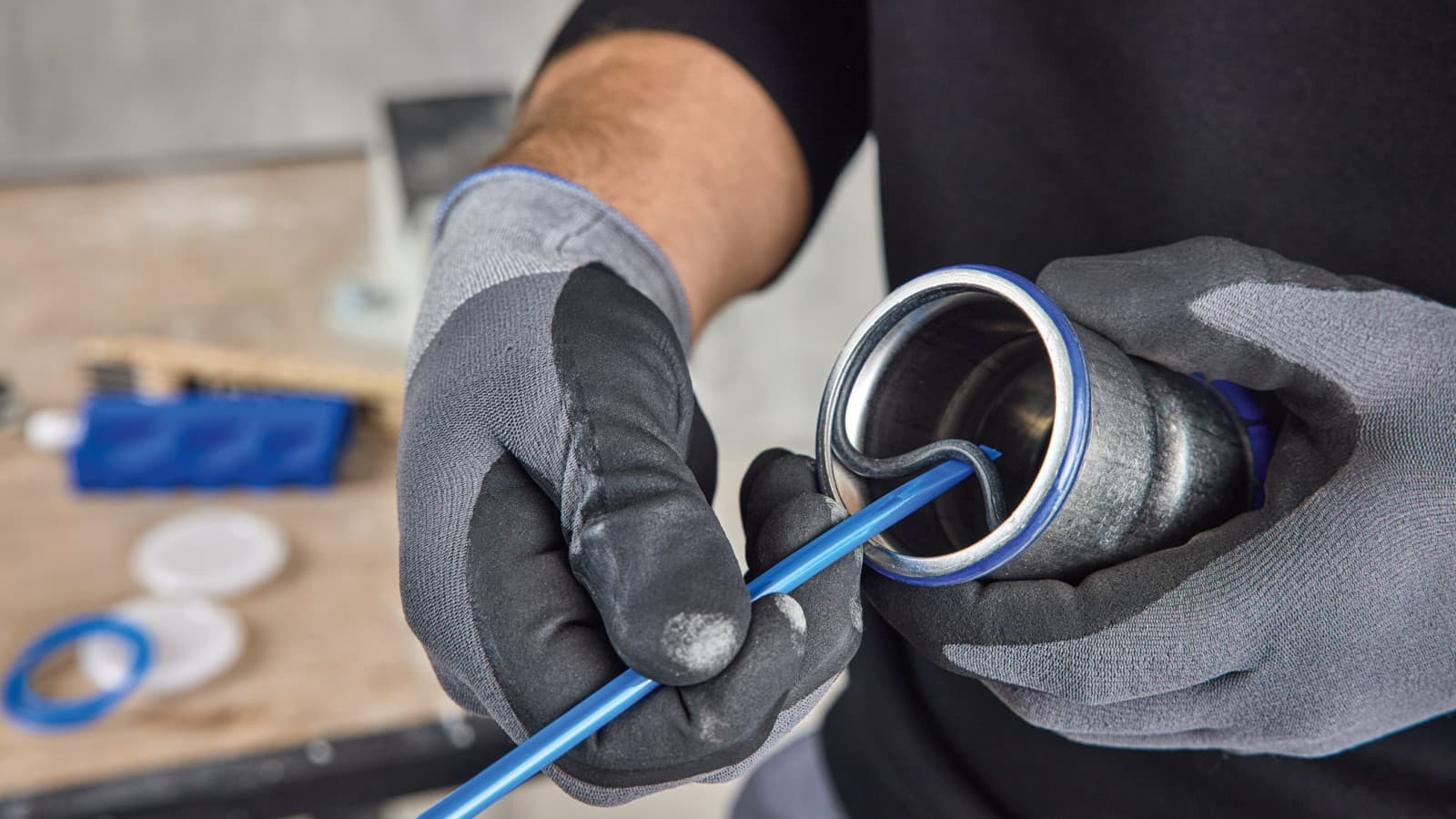

Standard O-rings can also be replaced by suitable specific seal rings. Please note the instructions in the application overview.
Open application overview for liquid media
Open application overview for gaseous media
Black CIIR seal ring
Geberit Mapress Stainless Steel and the black CIIR seal ring can be used for the following liquid media:
- Hot and cold drinking water
- Heating water
- Cooling water without antifreeze agent
- Cooling water with antifreeze agent
- District heating water ≤ 120 °C
- Saturated steam ≤ 120 °C
- Service water
- Ultrapure water (except pharmaceutical water)
- Rainwater with a pH value > 6.0
- Grey and black water with a pH value > 6.0
- Extinguishing water (wet)
- Sprinkler (wet)
- Chemicals and technical liquids
And for the following gaseous media:
- Compressed air (oil purity class 0–3)
- Negative pressure
- Inert gases
- Industrial gases
Seal ring FKM, blue
Geberit Mapress Stainless Steel in combination with the blue FKM seal ring stands out thanks to high temperature and chemical resistance.
Can be used for the following liquid media:
- District heating water ≤ 140 °C
- Thermal medium (solar)
- Mineral oils
- Motor fuels
- Chemicals and technical liquids
Can be used for the following gaseous media:
- Compressed air (oil purity class 0–X)
- Industrial gases

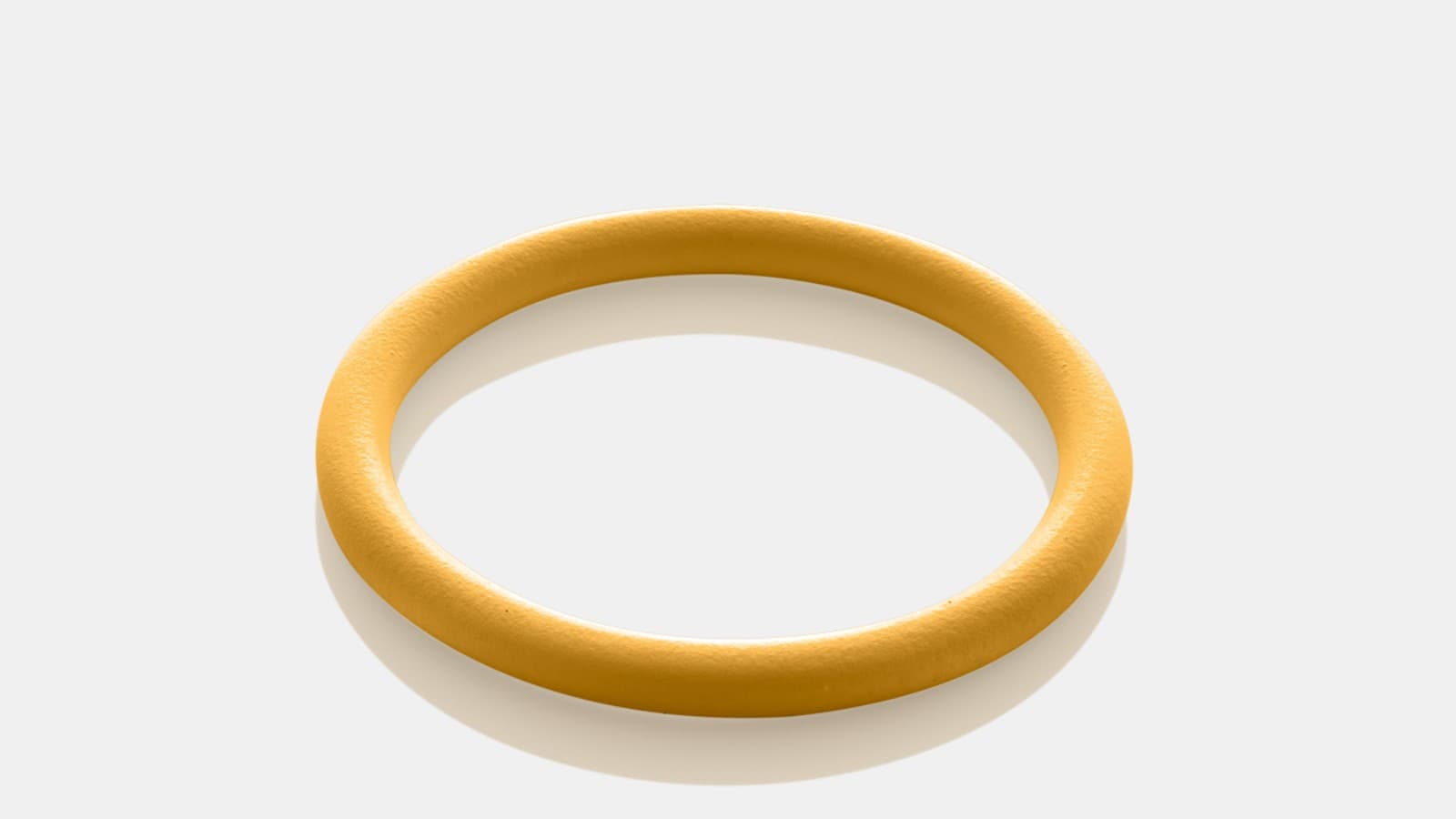

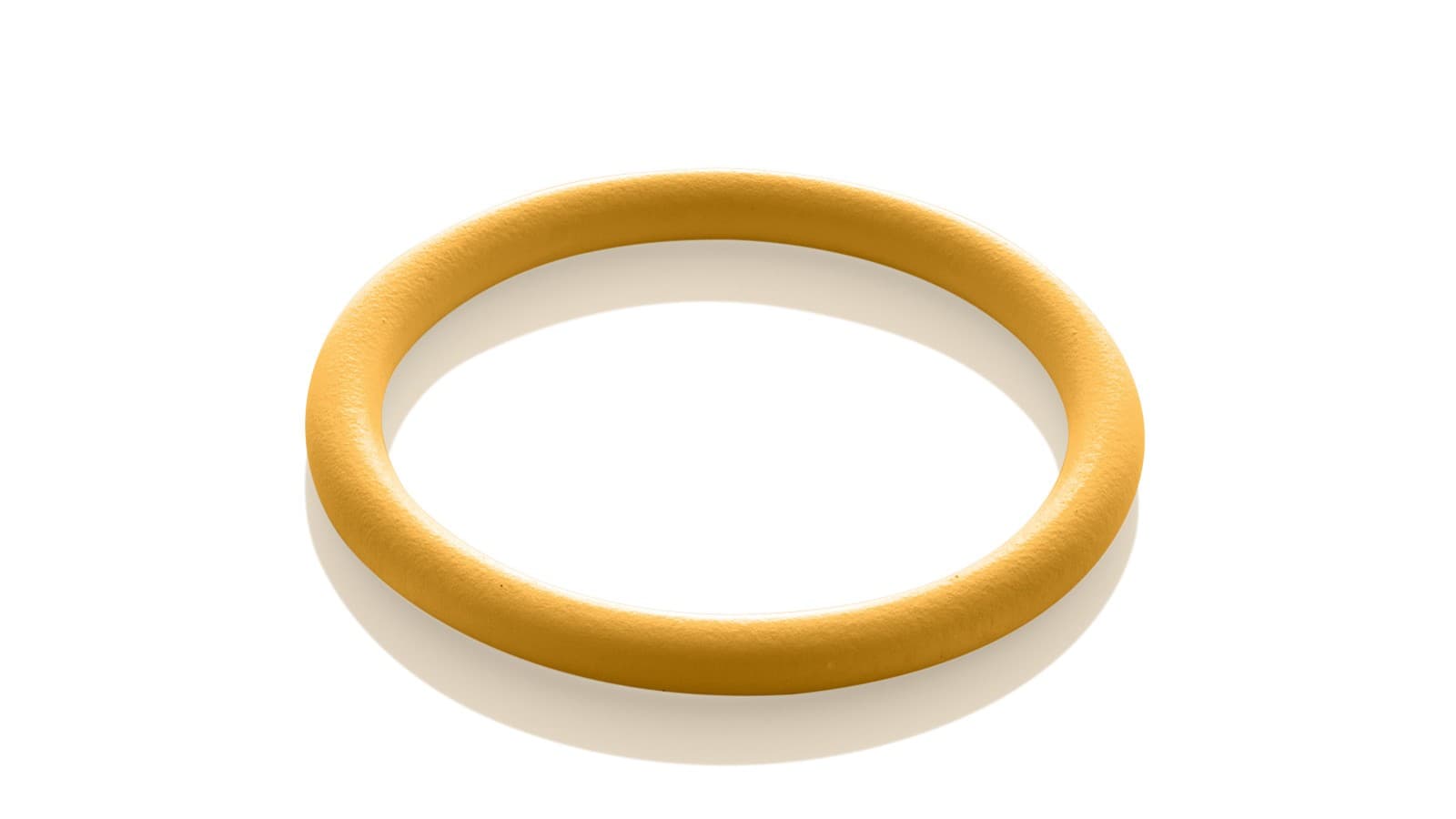

Seal ring HNBR, yellow
Geberit Mapress Stainless Steel with the yellow HNBR seal ring can be used for the following fuel gases:
- Natural gases
- Liquefied gases
- Biogases
Geberit Mapress Stainless Steel Gas fittings can be distinguished from other fittings thanks to their yellow mark and yellow protective plug.

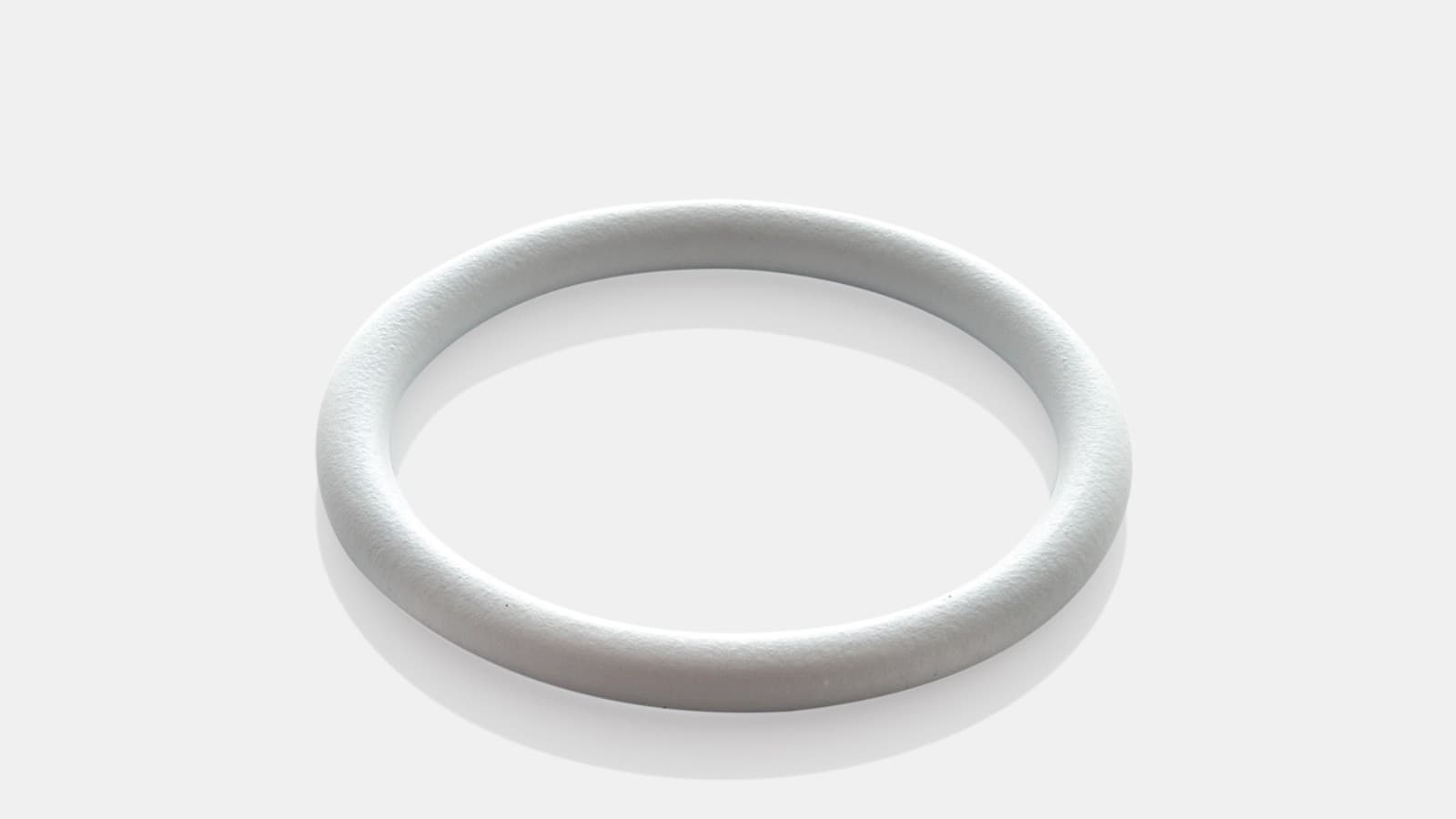

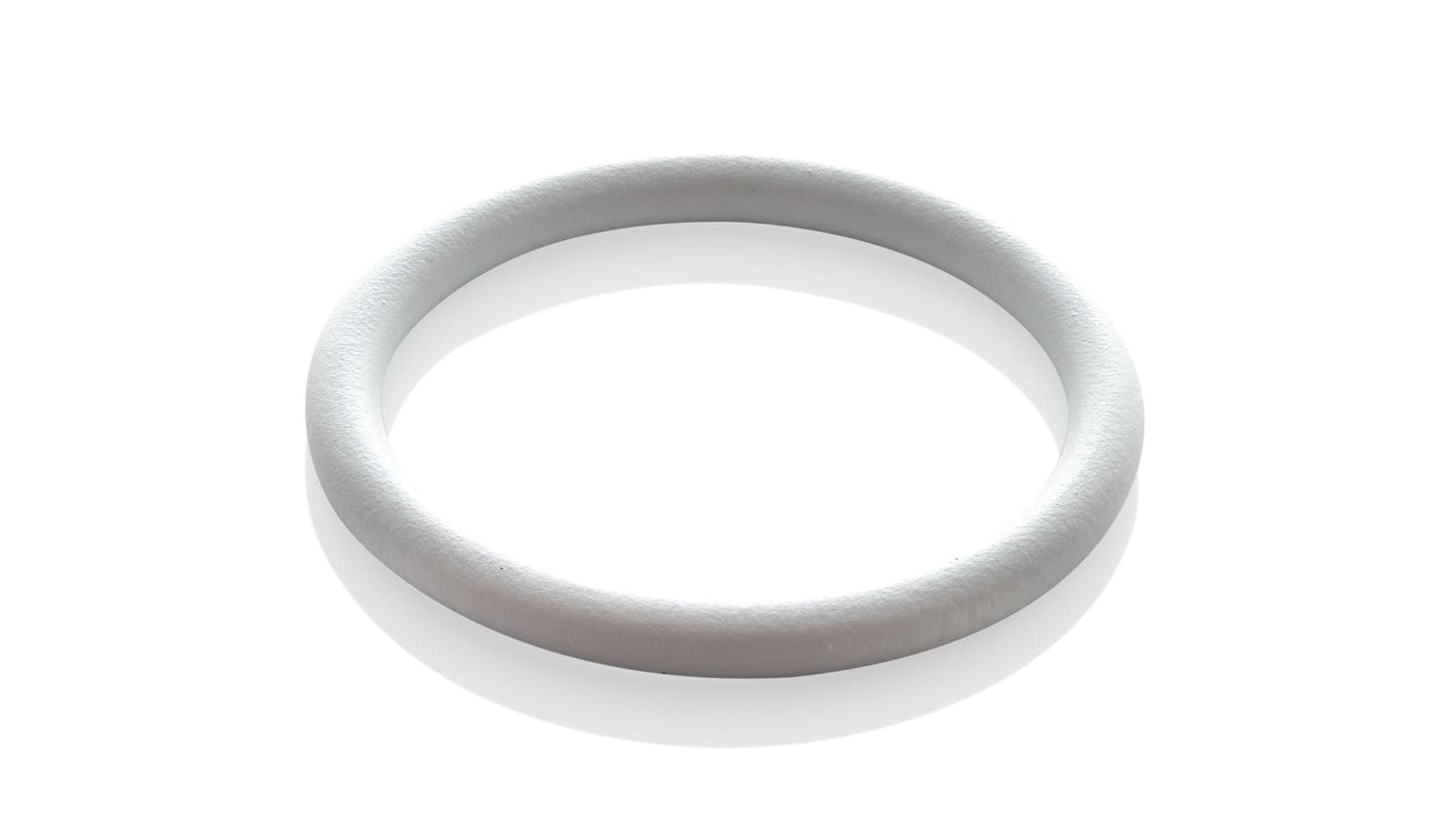

Seal ring FKM, white
Geberit Mapress Stainless Steel with the white FKM seal ring is suitable for saturated steam applications up to 155 °C, even in cyclical operation.
Sistemske cevi
Available system pipes

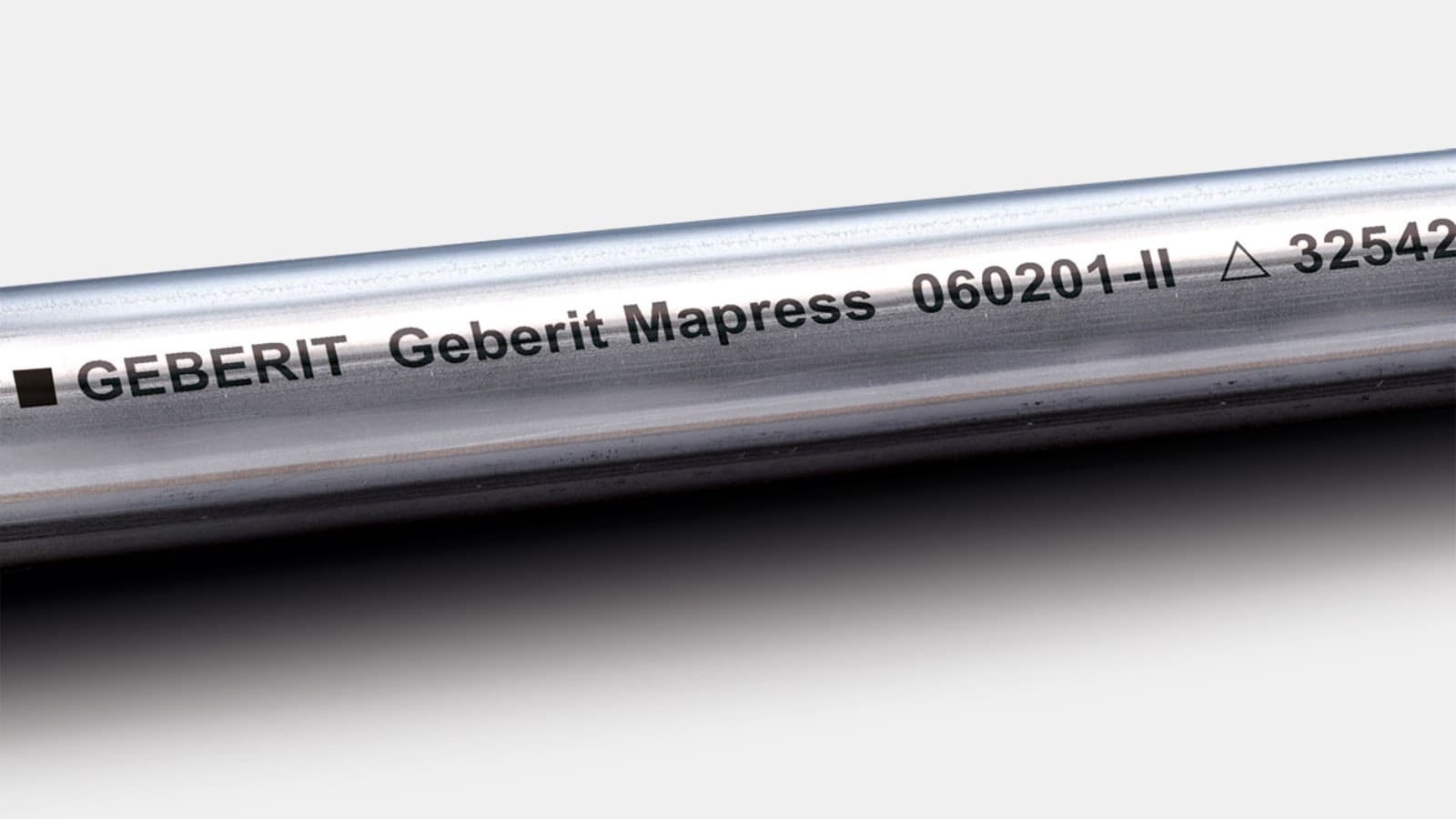

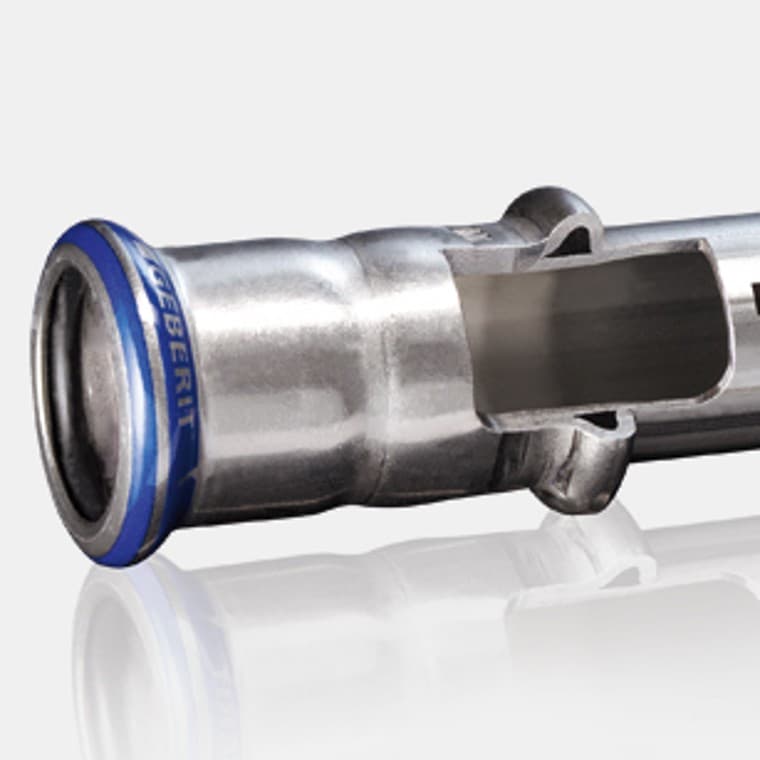

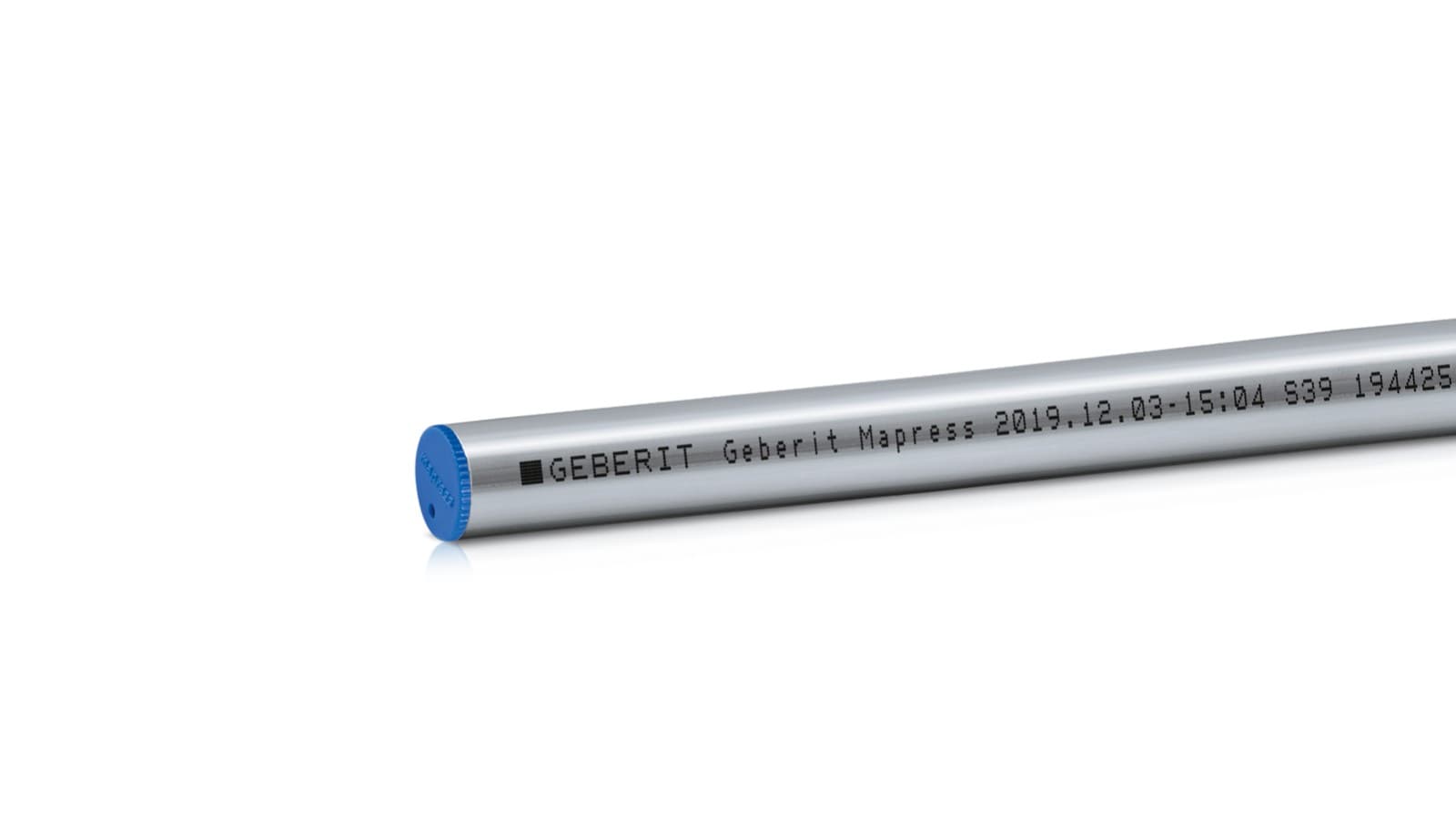

Geberit Mapress Stainless Steel system pipe CrNiMo
- Higher molybdenum content ensures stability and maximum protection against corrosion.
- The fittings are also thermally and mechanically treated to create a homogenous, high-quality material structure.
- This special treatment ensures both optimum formability and the required long-term tightness.
- Smooth surfaces ensure that the seal ring fits perfectly and provide optimum hygienic properties.

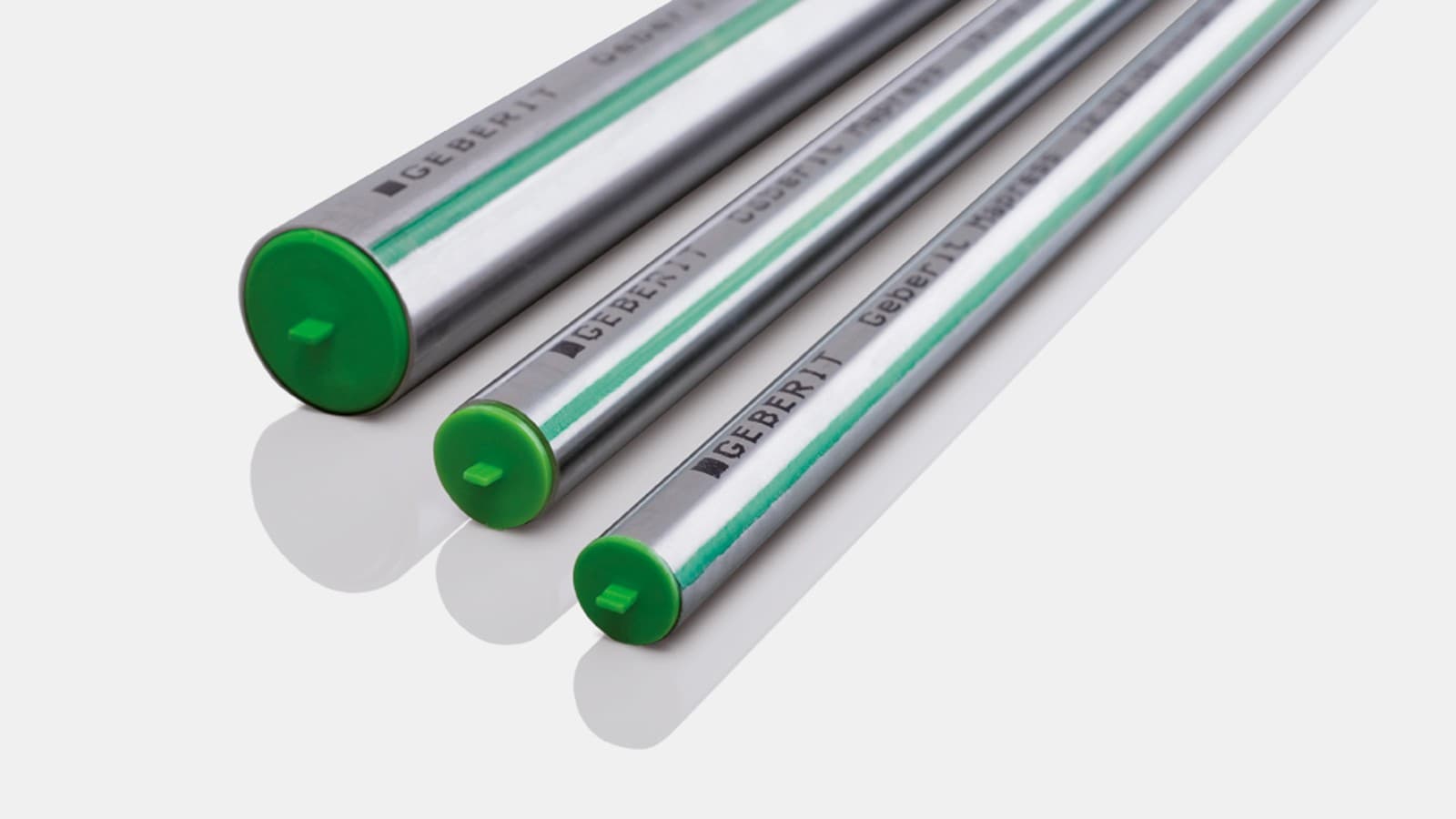

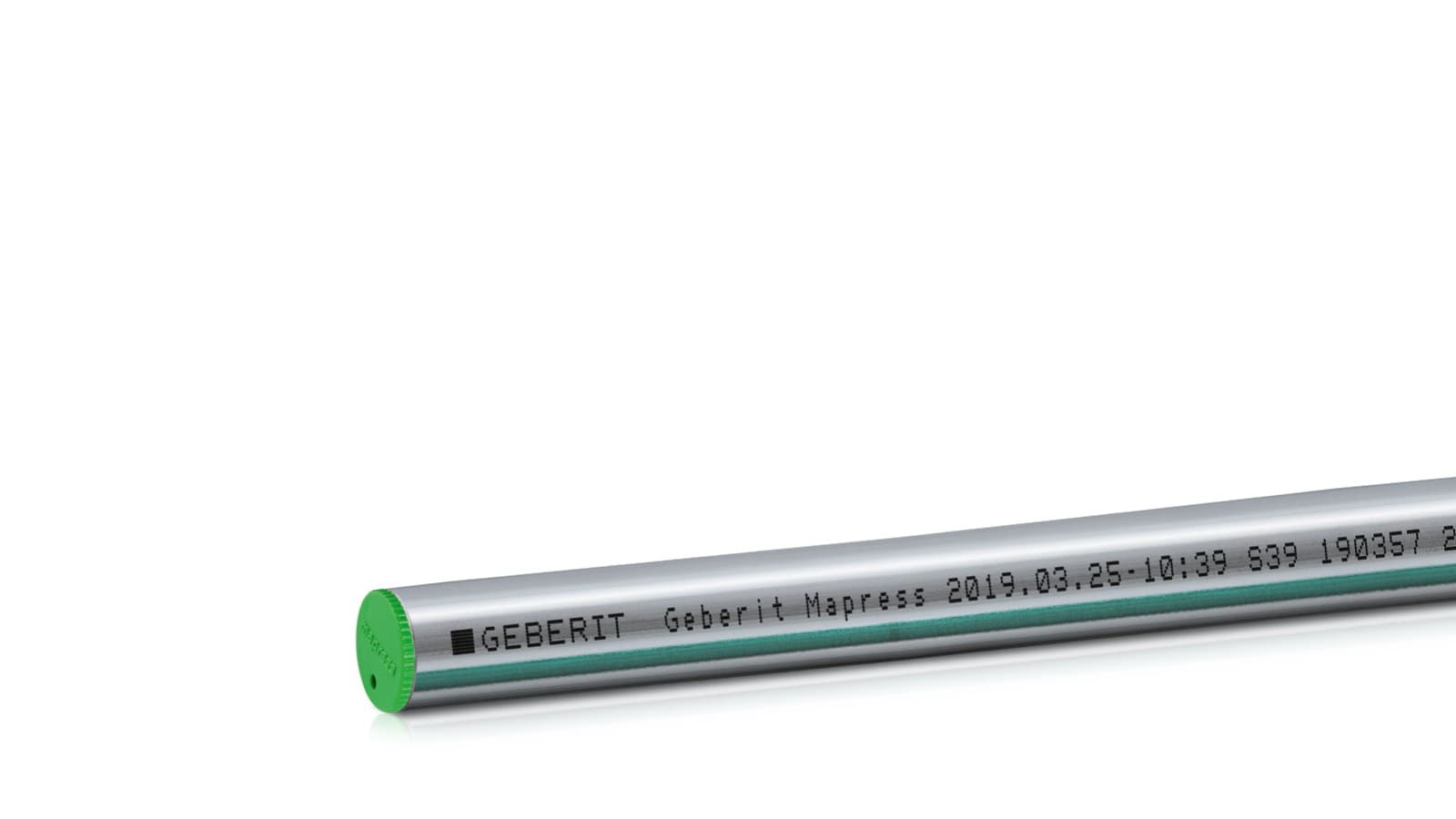

Geberit Mapress Stainless Steel system pipe CrMoTi (1.4251)
- CrMoTi steel as a cost-effective alternative to conventional product materials in hygienic drinking water installations
- Green line along the pipe helps identification • Green protective plug protects the pipe from particles and dirt
Okoljska deklaracija izdelka
Environmental product declaration (EPD)
Environmental product declarations (EPDs) create transparency and allow products to be compared in terms of their environmental impact.
EPDs are available for Geberit Mapress Stainless Steel pipes and all key fittings:

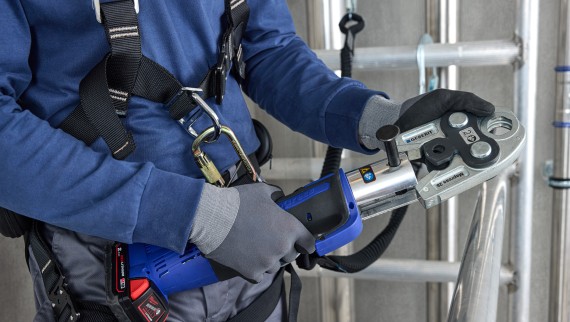

Montaža
A quick guide to installation
Geberit offers a comprehensive range of pressing tools, pressing jaws and collars to install Geberit Mapress pipes and fittings.
Note: The installation process for Geberit Mapress d12 to d88.9 is different to that for Geberit Mapress d108.
Ponudba izdelkov Geberit Mapress iz nerjavnega jekla Vsebine, tehnične informacije in dodatni viri
Imate vprašanja? Z veseljem vam pomagamo.
Naši strokovnjaki svetujejo načrtovalcem, vodovodarjem in drugim strokovnjakom pri njihovih projektih. Z veseljem vam bodo svetovali, kako najbolje obvladati vaše trenutne izzive z našimi izdelki.
POGOSTA VPRAŠANJA O SISTEMU GEBERIT MAPRESS IZ NERJAVNEGA JEKLA
Za katere medije je primeren Geberit Mapress iz nerjavnega jekla?
Poleg pitne vode je sistem Geberit Mapress iz nerjavnega jekla primeren tudi za številne plinaste in tekoče medije. Kemično odpornost sistema lahko preverite z orodjem Geberit PipeSelect.
Kakšna je razlika med materialoma cevi 1.4401 in 1.4520/1.4521?
1.4404 (316L): vsebuje molibden, ki zagotavlja večjo odpornost proti jamičasti koroziji.
1.4521 (444): feritno nerjavno jeklo z molibdenom za dobro odpornost proti kloridom in napetostni koroziji.
Kako se Geberit Mapress iz nerjavnega jekla obnese pri toplotni dezinfekciji?
Geberit Mapress iz nerjavnega jekla je primeren za toplotno dezinfekcijo in uporabo v aplikacijah z visokimi higienskimi zahtevami, kot so instalacije pitne vode v bolnišnicah, domovih za starejše in hotelih.
Kakšen vpliv ima visoka vsebnost molibdena v sistemu Geberit Mapress iz nerjavnega jekla?
Visoka vsebnost molibdena v sistemu Geberit Mapress iz nerjavnega jekla (npr. material 1.4401 / AISI 316) pomembno prispeva k boljši odpornosti proti koroziji in visokim higienskim standardom.
